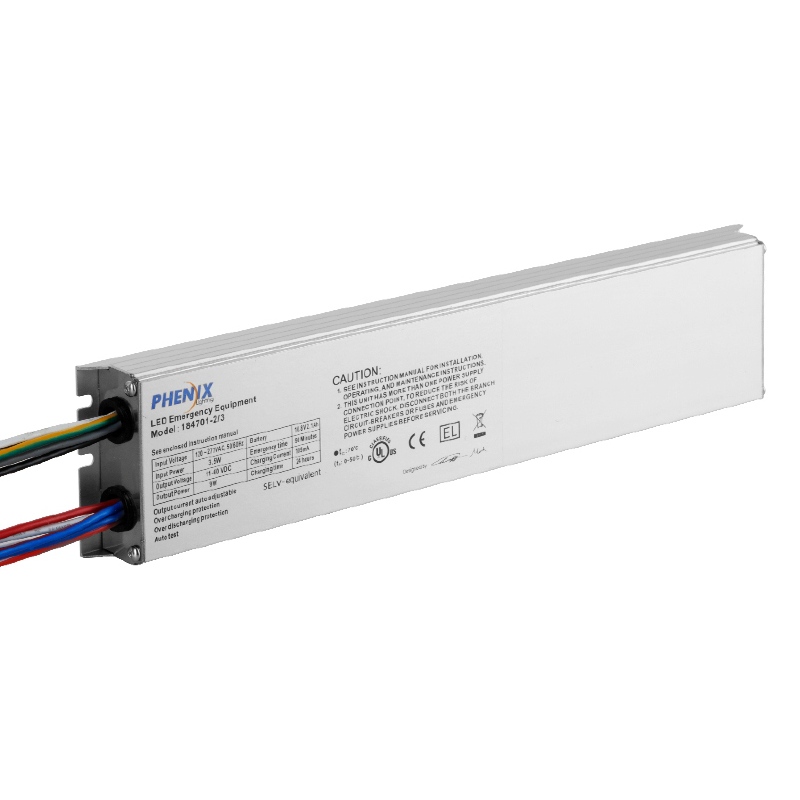

18470X-X   CONSTANT LED DRIVER DE URGENȚĂ

Tip                                               184700-X                 184701-X               184702-X                   184703-X

Tensiune nominală                               120-27VAC 50/60Hz

Ratat curent                                 0.05A (Max.)       0.06A (Max.)               0.07A (Max.)                       0.1A (Max.)

Puterea nominală                                   3.5W (Max.)       4.0W (Max.)                   5.5W (Max.)                         7.0W (Max.)

Puterea de ieșire de urgență               5W                     9W                         15W                           25W

Tensiunea de ieșire                               10-60VDC         11-60VDC                       15-60VDC                 25-60VDC

Curent de ieșire                               1A (Max.)

Curentul de ieșire al conducătorului AC           5A   Max.

Frecvența de funcționare                     320kHz deskt 8805f;f 88805; 50kHz

Factor de putere                                   Comment

Baterie                                           Ni-MH.

Timpul de încărcare                               24 ore

Timpul de descărcare                               > 90 minute

Curent de încărcare                           0.08A                       0.11A                     0.19A                       0.23A

Timp de viață                                         Cinci ani

Cicluri de încărcare                             > 500

Temperatura funcționării                 0-50 apărătoare 176; C (32-176; F-122 176; F)

Eficienţă                                       80%

Protecție anormală

Peste sarcină, limitare a curentului de intrări, peste temperatură, circuit deschis, protecție cu circuit scurt cu auto-resetare

Sârmă                                               0.5-1.5mm178;

EMC/FCC/standardul IC

EN 55015, EN 61547, EN 61000-3-2, EN 610000-3-3, partea FCC 15, ICES-005

Standard de siguranță

EN 61347-1, EN 61347-2-7, UL924, CSA C.22.2 Nr.141

Masa.Module

18470X-1 mm [inch]

L125 [4.92] x W65 [2.56] x H22 [0.87]     Centrul de montare: 117 [4.61]

Masa.baterie de ambalaj     8470X-1 mm [inch]

9.6V 1.5Ah: L126 [4.96] x W59 [2.32] x H17 [0.67]   Centrul de montare: 115 [4.53]
10.8V 2.1ah: L176 [6.93] x W51 [2.01] x H19.5 [0.77]   Centrul de montare: 165 [6.50]
10.8V 3.8Ah: L241 [9.49] x W56 [2.20] x H21 [0.83]   Centrul de montare: 230 [9.06]
14.4V 4.5Ah: L227 [8.94] x W78 [3.07] x H28.4 [1.12]   Centrul de montare: 216 [8.50]

Masa.18470X-2mm [inch]

184700-2: L260 [10.24] x W65 [2.56] x H22 [0.87]   Centrul de montare: 252 [9.92]
184701-2: L307 [12.09] x W65 [2.56] x H22 [0.87]   Centrul de montare: 299 [11.77]
184702-2: L372 [14.65] x W65 [2.56] x H22 [0.87]   Centrul de montare: 364 [14.33]
184703-2: L358 [14.09] x W82 [3.23] x H30 [1.18]   Centrul de montare: 351 [13.82]

Masa.18470X-3 mm [inch]

184700-3: L260 [10.24] x W65 [2.56] x H22 [0.87]   Centrul de montare: 252 [9.92]
184701-3: L307 [12.09] x W65 [2.56] x H22 [0.87]   Centrul de montare: 299 [11.77]
184702-3: L372 [14.65] x W65 [2.56] x H22 [0.87]   Centrul de montare: 364 [14.33]
184703-3: L358 [14.09] x W82 [3.23] x H30 [1.18]   Centrul de montare: 351 [13.82]
